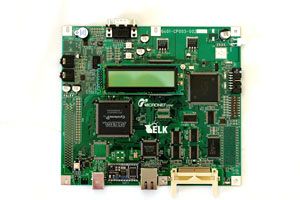

実習用ハードウェア（ELK6401-CP003ターゲットボード）
■主な特長
・ルネサス テクノロジ製 SuperH SH-4(SH7750R-200MHz）搭載
・FPGA(5,980LE/RAM:11KB)混載
・音声コーデック，ヘッドセットI/F，周辺デバイス制御ロジック標準搭載
・LAN 10BASE-T/100BASE-T×１
・USB×１
・拡張コネクタ実装可能
・H-UDIインターフェース装備
| 項目 | 仕様概要 | |
|---|---|---|
| MPU | CPU | 32bitRISC型CPU SH-4 SH7750R-200MHz(ルネサス テクノロジ製) ・スーパースカラ：2つの命令の並行実行（FPUを含む） ・浮動小数点コプロセッサ内蔵 ・命令キャッシュ(IC)：16kバイト、2ウェイセットアソシエイティブ ・オペランドキャッシュ(OC)：32kバイト、2ウェイセットアソシエイティブ |
| CPUクロック | 196.608MHz | |
| CPUバスクロック | 49.152MHz | |
| 周辺モジュールクロック | 49.152MHz | |
| メモリ | フラッシュメモリ | 4Mバイト |
| SDR-SDRAM | 64Mバイト | |
| プログラマブルロジック | FPGA | Cyclone[EP1C6Q240C7]（アルテラ製） ・パッケージ：QFP240ピン ・搭載可能ロジック：5,980LE ・内部RAM：11kバイト ・PLL：×2 |
| 音声コーデック | 符号化方式 | PCM64kbps(G.711,μ-Law) |
| サンプリング周波数 | 8kHz | |
| 外部インタフェース | LAN | 10BASE-T/100BASE-TX ×1 コントローラ：LAN91C111（SMSC製） |
| USB | USB ×1 USBモジュール：UM02-FIFO（TOKIWA WEST製） |
|
| シリアル RS-232C |
COM1：D-SUB（9ピン） | |
| コンパクトフラッシュ | TYPEⅠスロット ×1 3.3V | |
| ヘッドフォン | 3.5mmオーディオジャック ×1 | |
| マイク | 3.5mmオーディオジャック ×1 | |
| 拡張コネクタ1 | 2.54mmピッチ2列 34ピン(I/O：27、内18本は共通ピン) ※未実装 |
|
| 拡張コネクタ2 | 1.27mmピッチ2列 100PINコネクタ (I/O：44、内18本は共通ピン) × 1 ※未実装 |
|
| LCD | 16文字 × 2行， 5×7ドットマトリックス | |
| H-UDI | 2.54mm2列（14ピン）×1 H-UDIデバッグ対応 | |
| スイッチ | 汎用タクトスイッチ | ×2 |
| リセットスイッチ | ×1 | |
| DIPスイッチ | 8bit（6-7ユーザ使用可能） | |
| LED | LED | 緑 ×3 黄 ×1 |
| ブザー | ブザー | ×1 89dB/2.4kHz |
| 電源 | 入力電源電圧 | +5V±5%/最大2A TYP：600mA |
| 内部電源電圧 | +3.3V±5% | |
| +1.5V±5% | ||
| 基板 | 基板寸法/層数 | 160 × 180(mm）/4層 |
