回路シミュレータで解析する　電圧・電流帰還型ＯＰアンプの基本技術と活用

主な学習内容

○電圧帰還型ＯＰアンプの基本増幅回路について学べます

非反転増幅回路・反転増幅回路・加算回路・減算回路等について計算式とシミュレーションを用意しています.

○電圧帰還型ＯＰアンプの各種特性について学べます

ステップ応答・オフセット電流/電圧・雑音利得・スルーレートや安定判別と位相補償等についてシミュレーションを用いて説明しています.

○電流帰還型ＯＰアンプの基本増幅回路について学べます

電流帰還型ＯＰアンプの等価回路を元に、非反転増幅回路反転増幅回路・電流電圧変換回路等にについて計算式とシミュレーションを用意しています．

○電流帰還型ＯＰアンプの各種特性について学べます

電流帰還型ＯＰアンプの長所である周波数特性の改善についてシミュレーションを用いて説明しています．

目次

• 第1章 理想OPアンプと基本動作
• 1.1 理想OPアンプ
• 1.2 Rail-to-rail OPアンプと単電源OPアンプ
• 1.3 両電源OPアンプの基本増幅回路
• 1.3.1 非反転増幅回路
• 1.3.2 反転増幅回路
• 1.3.3 加算回路
• 1.3.4 減算回路
• 1.3.5 電流電圧変換回路
• 1.4 単電源OPアンプを用いた基本増幅回路
• 第2章 実際のOPアンプの特性
• 2.1 OPアンプの分類
• 2.1.1 構造による分類
• 2.1.2 特性による分類
• 2.2 OPアンプの周波数特性とステップ応答
• 2.2.1 CMRR と入出力関係
• 2.2.2 周波数特性とGB積
• 2.2.3 ステップ応答
• 2.3 オフセット電流とオフセット電圧の影響と対策
• 2.4 OPアンプの雑音解析
• 2.4.1 雑音の種類
• 2.4.2 雑音の合成
• 2.4.3 OPアンプの雑音特性
• 2.4.4 OPアンプの雑音利得
• 2.5 スルーレート
• 2.6 PSRR
• 2.7 単電源rail-to-rail入出力OPアンプのためのレベルシフト回路
• 2.8 電圧帰還型OPアンプの内部構造
• 2.9 増幅回路の安定判別と位相補償
• 2.9.1 安定判別に使用するOPアンプの特性
• 2.9.2 増幅回路の安定判別
• 2.9.3 反転増幅回路の安定判別
• 2.10 入力容量，容量負荷を有する増幅回路の安定性
• 2.10.1 位相余裕と増幅回路の安定性
• 2.10.2 入力容量を有する増幅回路の安定性
• 2.10.3 入力容量を有する電流電圧変換回路の安定性
• 2.10.4 容量負荷による増幅回路の安定性
• 2.11 位相補償
• 2.11.1 位相遅れ補償
• 2.11.2 位相進み補償
• 2.11.3 位相進み補償を適用した電流電圧変換回路
• 第3章 電流帰還型OPアンプ
• 3.1 理想電流帰還型OPアンプ
• 3.2 電流帰還型OPアンプを用いた基本増幅回路
• 3.2.1 非反転増幅回路
• 3.2.2 反転増幅回路
• 3.2.3 電流電圧変換回路
• 3.3 実際の電流帰還型OPアンプの特性
• 3.3.1 実際の電流帰還型OPアンプの周波数特性
• 3.3.2 電流帰還型OPアンプと電圧帰還型OP アンプの高域周波数特性の比較
• 3.3.3 帰還抵抗による周波数特性の改善
• 3.3.4 電流帰還型OPアンプの内部構造
• 3.4 入力容量を有する電流帰還型OPアンプ
• 3.4.1 電流電圧変換回路のループ利得と位相余裕
• 3.4.2 位相進み補償
• 付録　ラプラス変換対

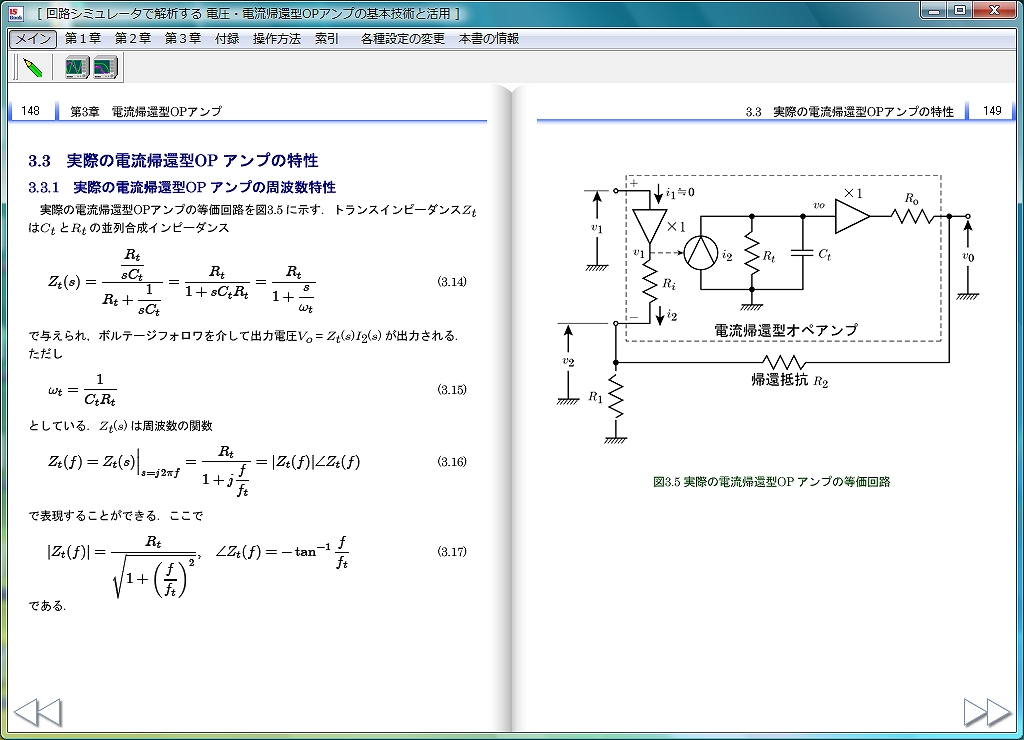

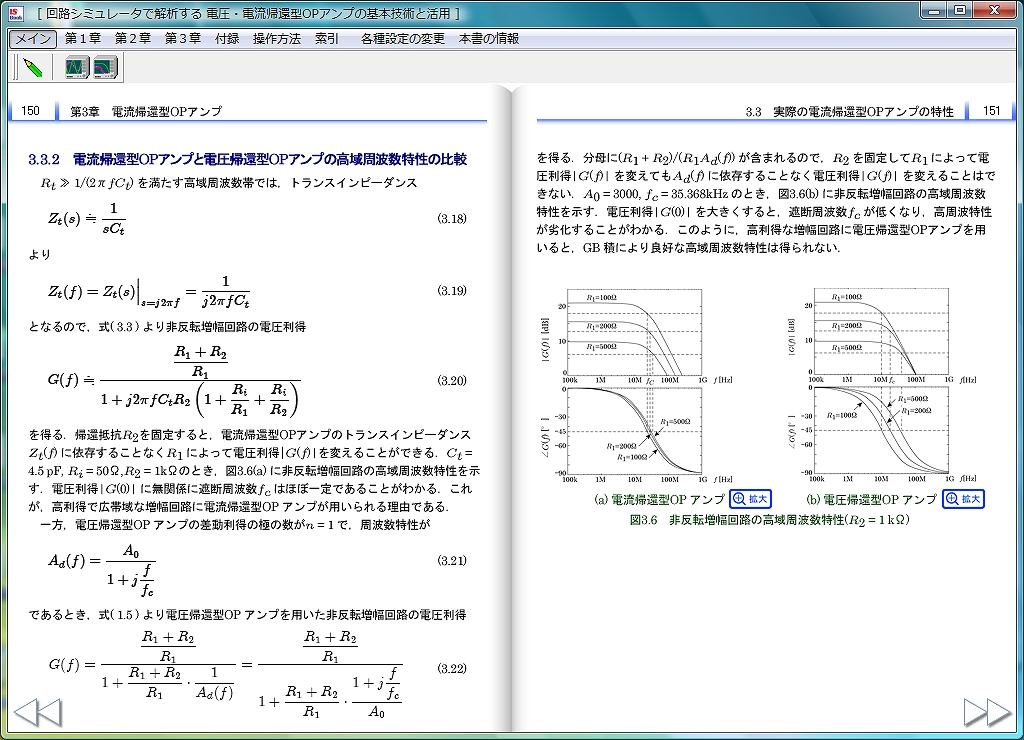

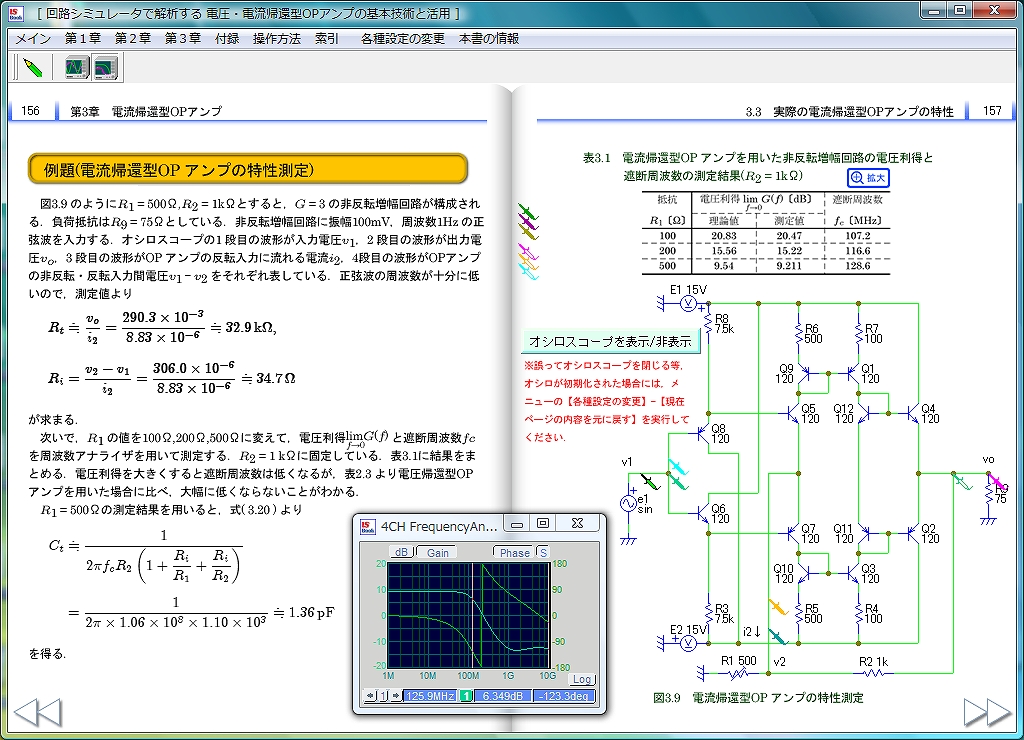

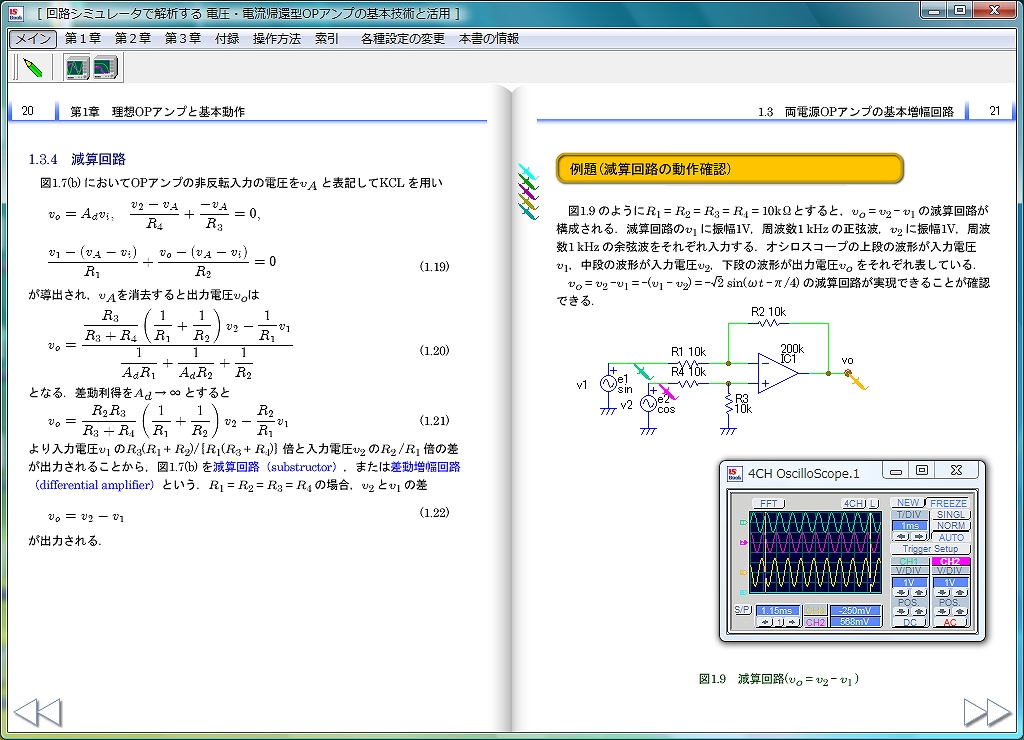

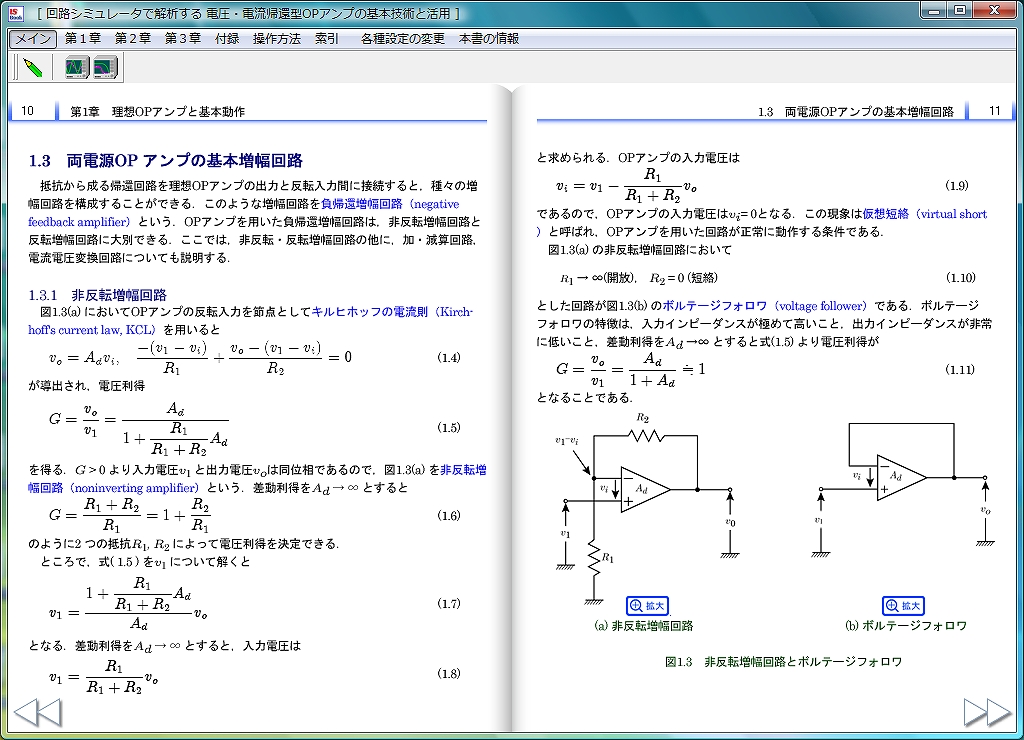

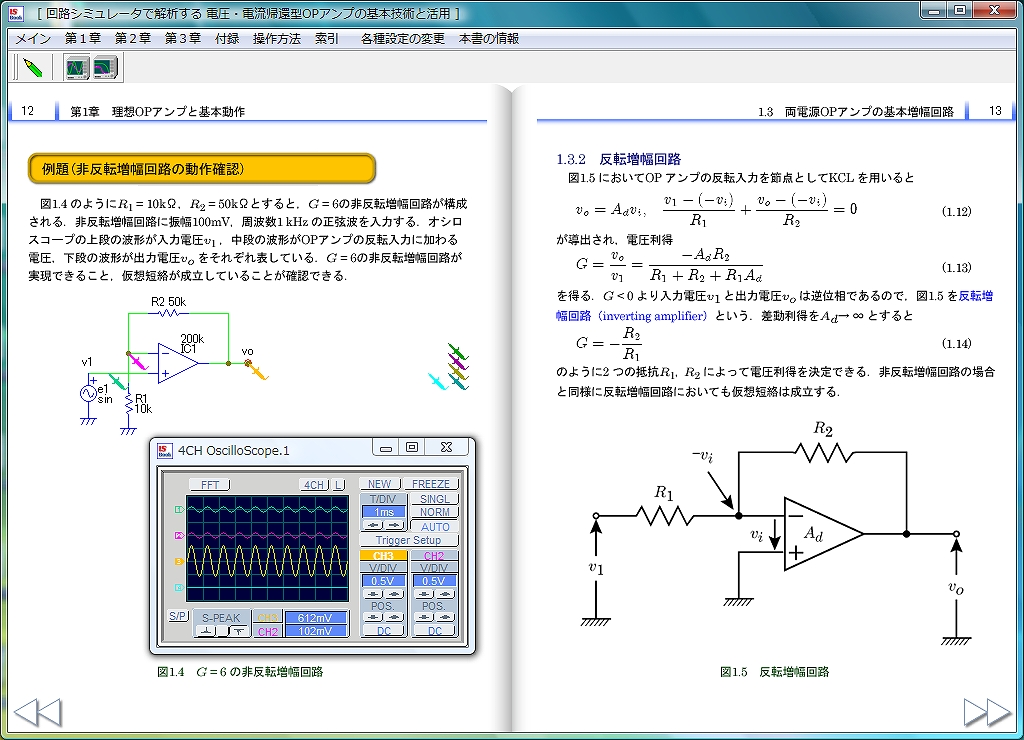

スクリーンショット

動作環境

OS	:	Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。
CPU	:	動作周波数800MHz以上推奨
メモリ	:	各OSの動作する最小メモリ以上
HDD	:	空き容量100MB以上
ディスプレイ	:	XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。）
その他	:	インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。
